我廠引進能夠國外先進技術的基礎上，采用精密的J形彈性密封圈和三偏心多層次金屬硬密封結構，被廣泛用于介質溫度≤425℃的治金、電力、石油化工、以及給排水和市政建設等工業管道上，作調節流量和載斷流體使用。該閥采用三偏心結構，閥座與碟板密封面均采用不同硬度和不銹鋼制作，具有良好的耐腐蝕性，使用壽命長，本閥均有雙向密封功能，產品符合國家GB/T13927-92閥門壓力試驗標準。
二、對夾式硬密封蝶閥特點
１、本閥采用三偏心密封結構，閥座與蝶板幾乎無磨損，具有越觀越緊的密封功能。
２、密封圈選用不銹鋼制作，具有金屬硬密封和彈性密封的雙重優點，無論在低溫和高溫的情況下，均具有優良的密封性能，具有耐腐蝕,使用壽命長等特點。
３、碟板密封面采用堆焊鈷基硬質合金，密封面耐磨損，使用壽命長．
４、大規格蝶板采用絎架結構，強度高，過流面積大，流阻小。
５、本閥具有雙向密封功能，安裝時不受介質流向的限制，也不受空間位置的影響，可在任何方向安裝。
６、驅動裝置可以多工位(旋轉90°或180°)安裝，便于用戶使用。

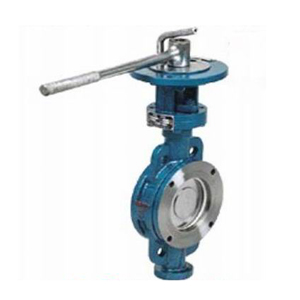

D73H金屬硬密封蝶閥的詳細資料：
產品名稱：金屬?gòu)椥杂裁芊獾y
產品特點：本蝶閥可適用于食品、醫藥、化工等凈管路及工業環保、水處理、高層建筑、給排水管路作啟閉或調節介質流量之用。采用標準設計標準：GB/T12238-1989 法蘭連接尺寸：GB/T9113.1-2000; GB/T9113.2-2000 GB/T9115.1-2000; GB/T9115.2-2000 結構長度：GB/T12221-1989 壓力試驗：GB/T13927-1992 金屬?gòu)椥杂裁芊獾y,金屬密封蝶閥,彈性硬密封蝶閥。
二、D73H金屬硬密封蝶閥主要技術參數：
|
公稱通徑
|
DN(mm)
|
50~150
|
|
公稱壓力
|
PN(MPa)
|
1.0
|
1.6
|
2.5
|
|
試驗壓力
Ps(MPa)
|
強度試驗
|
1.5
|
2.4
|
3.75
|
|
密封試驗
|
1.1
|
1.76
|
2.75
|
|
氣密封試驗
|
0.6
|
0.6
|
0.6
|
|
適用介質
|
水、蒸氣、油品、酸類腐蝕性等。
|
|
適用溫度
|
-40℃~600℃
|
三、D73H金屬硬密封蝶閥 主要零件的材質：
|
零件名稱
|
材料
|
|
閥體
|
鑄鐵、鑄鋼、不銹鋼、鉻鉬鋼、合金鋼
|
|
蝶板
|
鑄鋼、合金鋼（鍍硬鉻）、不銹鋼、鉻鉬鋼
|
|
密封圈
|
不銹鋼、聚內脂、抗磨材料
|
|
閥桿
|
2Cr13、1Cr13不銹鋼、鉻鉬鋼
|
|
填料
|
柔性石墨
|
四、安來牌D73H-10P系列對夾式彈性硬密封蝶閥：
|
公稱通徑
|
結構長度
（標準值）
|
外形尺寸
（參考值）
|
法蘭尺寸和螺栓孔尺寸（標準值）
|
|
1.0MPa
|
1.6MPa
|
2.5MPa
|
|
毫米
|
英寸
|
L
|
L2
|
H
|
H1
|
D1
|
Z-d
|
a
|
D1
|
Z-d
|
a
|
D1
|
Z-d
|
a
|
|
50
|
2
|
43
|
265
|
330
|
250
|
125
|
4-18
|
90°
|
125
|
4-18
|
90°
|
125
|
4-18
|
90°
|
|
65
|
2 1/2
|
46
|
265
|
362
|
267
|
145
|
4-18
|
90°
|
145
|
4-18
|
90°
|
145
|
4-18
|
90°
|
|
80
|
3
|
49
|
320
|
375
|
275
|
160
|
8-18
|
45°
|
160
|
8-18
|
45°
|
160
|
8-18
|
45°
|
|
100
|
4
|
56
|
320
|
410
|
295
|
180
|
8-18
|
45°
|
180
|
8-18
|
45°
|
190
|
8-22
|
45°
|
|
125
|
5
|
64
|
340
|
425
|
305
|
210
|
8-18
|
45°
|
210
|
8-18
|
45°
|
220
|
8-26
|
45°
|
|
150
|
6
|
70
|
390
|
465
|
320
|
240
|
8-22
|
45°
|
240
|
8-22
|
45°
|
250
|
8-26
|
45°
|
五、安來牌Dt43H/F-10、16、25C.P.R.V系列法蘭式彈性硬密封、聚四氟密封蝶閥：
|
公稱通徑
|
結構長度
（標準值）
|
外形尺寸
（參考值）
|
法蘭尺寸和螺栓孔尺寸（標準值）
|
|
1.0MPa
|
1.6MPa
|
2.5MPa
|
|
毫米
|
英寸
|
L
|
L2
|
H
|
H1
|
D
|
D1
|
D2
|
n-d
|
D
|
D1
|
D2
|
n-d
|
D
|
D1
|
D2
|
n-d
|
|
50
|
2
|
43
|
265
|
325
|
240
|
165
|
125
|
99
|
4-18
|
165
|
125
|
99
|
4-18
|
165
|
125
|
99
|
4-18
|
|
65
|
2 1/2
|
46
|
265
|
340
|
250
|
185
|
145
|
118
|
4-18
|
185
|
145
|
118
|
4-18
|
185
|
145
|
118
|
8-18
|
|
80
|
3
|
49
|
320
|
355
|
255
|
200
|
160
|
132
|
8-18
|
200
|
160
|
132
|
8-18
|
200
|
160
|
132
|
8-18
|
|
100
|
4
|
56
|
320
|
400
|
275
|
220
|
180
|
156
|
8-18
|
220
|
180
|
156
|
8-18
|
235
|
190
|
156
|
8-22
|
|
125
|
5
|
64
|
340
|
435
|
300
|
250
|
210
|
184
|
8-18
|
250
|
210
|
184
|
8-18
|
270
|
220
|
184
|
8-26
|
|
150
|
6
|
70
|
390
|
455
|
310
|
285
|
240
|
211
|
8-22
|
285
|
240
|
211
|
8-22
|
300
|
250
|
211
|
8-26
|
注：Dt-代表彈性密封結構
