可調雙金屬片疏水閥詳細資料：
TB3F、TB5F、TB6F、TB11F可調雙金屬片溫度調整型蒸汽疏水閥用途：
可調雙金屬片溫度調整型蒸汽疏水閥用于蒸汽主管、分汽缸、蒸汽伴熱管線、散熱器、低溫加熱槽、夾屑鍋等。

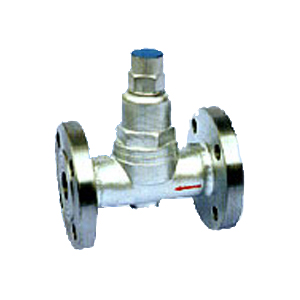

TB3F、TB5F、TB6F、TB11F可調雙金屬片溫度調整型蒸汽疏水閥
可調雙金屬片溫度調整型蒸汽疏水閥主要外型及連接尺寸
Main External And Connecting Dinensions ：
TB3F、TB5F、TB6F、TB11F、CS47H型可調雙金屬片溫度調整型蒸汽疏水閥特點及性能：
1、新型SCCV關閉系統設計，關閉可靠，壽命長久。
2、排放溫度可調整，有效地利用高溫凝結水中的顯熱，節能效果顯著。
3、排放溫度在管網運行時就可進行，并可任意角度安裝。
4、閥前始終存有高溫凝結水，形成可靠的水封，無蒸汽泄漏。
5、抗水擊，排空氣性能優良。
6、動作時無噪音，有利于保護環境。
7、通汽初始，閥門全部開啟，低溫冷凝水和空氣迅速排除，大大縮短設備啟動時間。
8、內部零件全部用不銹鋼制造，抗腐蝕、汽蝕。
可調雙金屬片疏水閥產品介紹：
TB型雙金屬片蒸汽疏水閥適用于散熱器、換熱器、夾套鍋、加熱盤管、烘干機、消毒器、層壓機等。
結構特點：1、排放溫度可在閑調解，安裝姿勢自由，內件全不銹鋼。
2、利用高溫凝結水行程水封式，有效減少蒸汽泄漏。
3、動作靈敏，抗水擊，無噪音，排空性能優良。
4、結構簡單，容易維修保養，適用高溫蒸汽管線。
可調雙金屬片疏水閥主要零件材料和性能參數
|
殼體壓力等級
|
1.6、2.5mpa
|
最大工作壓差
|
2.5mpa
|
允許背壓率
|
≥75%
|
|
負荷泄露率
|
0%
|
適用過熱蒸汽
|
優秀
|
節能效果
|
優秀
|
|
使用介質
|
蒸汽、凝結水
|
排放方式
|
連續方式
|
抗水擊
|
優秀
Outstanding
|
可調雙金屬片疏水閥技術參數表，
|
產品型號
|
公稱通徑 DN
|
連接方式
|
使用壓力 MPa
|
（℃）
最高允許溫度
|
（℃）
調整溫度范圍
|
外型尺寸
|
參考重量
|
|
L
|
H1
|
H2
|
W
|
|
TB6
|
15~20
25
|
螺紋
|
0.01~1.6
|
220
|
50~180
|
90
95
|
108
|
25
|
63
|
1.8
|
|
TB6F
|
15~20
25
32~50
|
法蘭
|
0.01~1.6
|
220
|
50~180
|
150
160
230
|
108
|
25
|
63
|
3.2
3.9
5.6
|
|
TB6W
|
15~20
25
|
承插焊
|
0.01~1.6
|
220
|
50~180
|
90
95
|
108
|
25
|
63
|
1.8
|
|
TB11
|
15~20
25
|
螺紋
|
0.01~1.6
|
220
|
50~190
|
90
95
|
108
|
25
|
63
|
1.8
|
|
TB11F
|
15~20
25
32~50
|
法蘭
|
0.01~1.6
|
220
|
50~190
|
150
160
230
|
108
|
25
|
63
|
3.2
3.9
5.6
|
|
TB11W
|
15~20
25
|
承插焊
|
0.01~1.6
|
220
|
50~190
|
90
95
|
108
|
25
|
63
|
1.8
|
|
TB3
|
15~20
25
|
螺紋
|
0.01~1.6
|
350
|
50~190
|
80
85
|
90
|
23
|
56
|
1.5
|
|
TB3F
|
15~20
25
|
法蘭
|
0.01~1.6
|
350
|
50~190
|
150
160
|
90
|
23
|
56
|
3.3
4.2
|
|
TB3W
|
15~20
25
|
承插焊
|
0.01~1.6
|
350
|
50~190
|
80
85
|
90
|
23
|
56
|
1.5
|
|
TB5
|
15~20
25
|
螺紋
|
0.01~2.1
|
350
|
50~200
|
80
85
|
90
|
23
|
56
|
1.5
|
|
TB5F
|
15~20
25
|
法蘭
|
0.01~2.1
|
350
|
50~200
|
150
160
|
90
|
23
|
56
|
3.3
4.2
|
|
TB5W
|
15~20
25
|
承插焊
|
0.01~2.1
|
350
|
50~200
|
80
85
|
90
|
23
|
56
|
1.5
|
