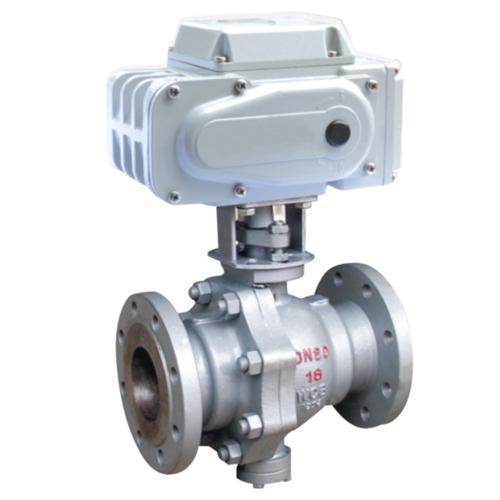

ZDRO電子式O型調節球閥介紹：
電子式O型調節球閥是一種(球體)繞垂直于通道軸旋轉90°的閥門，其由回轉型角行程電子式電動執行器和O型閥結構組成，屬旋轉類型高性能調節或開關閥類，接受工業自動化控制(DCS、PLC系統)儀表來源的電流信號或電壓信號的輸入輸出，可實現對工藝管路中流體介質的比例調節或二位開關控制，從而達到對流體介質的流量、壓力、溫度、液位等參數的自動化控制。
1．ZDRO電子式O型調節球閥流體阻力小，是所有閥類中流體阻力最小的一種，以AC220V、AC380V或DC24V電源電壓作動力，接受(4-20mA、0-10mA或1-5VDC)電流信號或電壓信號，即可控制運轉，以角行程輸出的扭矩轉動球體0~90°，就能完成啟閉動作或調節動作。
2．全電子式電動執行機構，采有機電一體化結構，具有機內伺服操作和開度信號位置反饋、位置指示、手動操作等功能，功能強、性能可靠、連線簡單，通過輸入電流信號或電壓信號，改變球芯的旋轉角度(0-90°任意角度)，實現比例調節動作。
3．球芯通道平整光滑，不易沉積介質，可以進行管線式通球。結構簡單、重量輕、密封性能好。 特別適用于要求零泄漏率的場合。
ZDRO電子式O型調節球閥產品結構：
|
產品名稱
|
電動球閥
|
|
作用形式
|
開關型 調節型
|
|
連接形式
|
法蘭式 對夾式 管螺紋式
|
|
結構形式
|
O型浮動球式
|
O型固定球式
|
|
閥座密封形式
|
軟質密封
|
硬質合金密封
|
軟質密封
|
硬質合金密封
|
| |
|
|
|
|
(a)．O型浮動球式結構；軟質閥座：雙斜面彈性(聚四氟乙烯或?qū)ιW聚苯)閥座密封圈。
硬質閥座：采用圓柱形彈簧加載的金屬(硬質合金鋼)硬密封圈閥座。
有效的降低了球與密封圈之間的磨擦系數，減少了操作力矩。當介質壓力較小時，密封圈與球體接觸面較小，故有較大的密封比壓，確?？煽棵芊猓?dāng)介質壓力較大時，密封圈與球體接觸面積也相應增大，故閥座密封圈能承受較大的介質推力而不會損壞，確?？煽棵芊狻?/span>
(b).O型固定球式結構；軟質閥座：雙斜面彈簧加載(聚四氟乙烯或?qū)ιW聚苯)彈性閥座密封圈。
硬質閥座：采用圓柱形彈簧或波形彈簧預載的補嘗性可動金屬(硬質合金鋼)硬密封閥座。
具有密封預緊力設計合理，密封性能可靠，根據壓力大小，介質性質及密封要求的不同可選擇進口密封結構、出口密封結構或進出口雙密封結構。球體由安裝在閥體上的上下兩個軸承支持，球體的位置固定，密封作用是靠彈簧和介質壓力推動閥座實現，因而閥座不會承受過大壓力，閥座密封不易變形，操作力矩輕，使用壽命長。
電動執行器
HL型、3810R型或PSQ型角行程全電子式電動執行機構是O型球閥的驅動裝置，采用一體化結構設計，它以AC220V電源電壓作動力，直接接受統一標準信號(4-20mA、0-10mA或1-5VDC、0-10V DC)，將此轉變成與輸入信號相對應的位移，以角度位移(0~90°)運動,改變閥芯的開度，因此一定的輸入信號對應一定的位置開度，實現比例動作。二位開關式接受AC220V或AC380V作動力，通過電機正反轉實現開關動作，并同時輸出閥位指示信號是一種高精度、高性能、高可靠性類產品。
電子式O型調節球閥的安裝:
1、取掉法蘭端兩邊的保護蓋，在閥完全打開的狀態下進行沖洗清潔。
2、帶執行機構球閥安裝前應按規定的信號（電或氣）進行整機測試（防止因運輸產生振動影響使用性能），合格后方可上線安裝（接線按電動執行機構線路圖）。
3、準備與管道連接前，須沖洗和清除干凈管道中殘存的雜質（這些物質可能會損壞閥座和球芯）。
4、在安裝期間，請不要用閥的執行機構部分作為起重的吊裝點，以避免損壞執行機構及附件。
5、本類閥應安裝在管道的水平方向或垂直方向。
6、安裝點附近的管道不可有低垂或者承受外力的現象，可以用管道支架或者支撐物來消除管線的偏離。
7、與管道連接后，請用規定的扭矩交叉鎖緊法蘭連接螺栓。
ZDRO電子式O型調節球閥主要零件材料及適用溫度、介質：
|
材料代號
|
C(WCB)
|
P(304)
|
R(316)
|
|
主要零件
|
閥體
|
WCB
|
ZG1Cr18Ni9Ti
|
ZG1Cr18Ni12Mo2Ti
|
|
球體
|
2Cr13、(304)
|
1Cr18Ni9Ti
|
1Cr18Ni12MoTi
|
|
閥桿
|
2Cr13
|
1Cr18Ni9Ti
|
1Cr18Ni12MoTi
|
|
閥座密封
|
增強聚四氟乙烯 、對位聚苯 、硬質合金鋼密封
|
|
填料
|
聚四氟乙烯 、柔性石墨
|
|
適用工況
|
適用介質
|
蒸汽、水、油品
|
硝酸堿類腐蝕性介質
|
醋酸類腐蝕性介質
|
|
適用溫度
|
聚四氟乙烯≤180℃，對位聚苯≤300℃，金屬密封≤425℃
|
注：金屬硬密封；適用于高溫、耐磨及各種粉塵與固體顆粒介質的工況，具有良好的剪切、自潔功能
ZDRO電子式O型調節球閥應用規范
|
設計制造標準
|
法蘭尺寸標準
|
結構長度標準
|
檢驗試驗標準
|
|
GB/T12237-89
|
JB/T79-94 HG20592
|
GB12221-89
|
GB/T13927-89 JB/T9092-99
|
|
API6D
|
ANSI B16.5
|
ANSI B16.10
|
JB/T9092-99
|
|
JPI7S-48
|
JIS B2212~2214
|
JIS B2002
|
API598
|
ZDRO電子式O型調節球閥流量特性示圖
ZDRO電子式O型調節球閥流量特性表
|
規格DN開度
|
不同開度下KV值
|
|
10 °
|
20 °
|
30 °
|
40 °
|
50 °
|
60 °
|
70 °
|
8 0 °
|
90 °
|
|
50
|
2
|
4
|
9
|
17
|
32
|
60
|
97
|
151
|
215
|
|
80
|
6
|
11
|
22
|
44
|
83
|
155
|
250
|
389
|
550
|
|
100
|
9
|
18
|
35
|
71
|
133
|
248
|
398
|
620
|
890
|
|
150
|
20
|
40
|
8/0
|
160
|
300
|
560
|
900
|
1400
|
2000
|
|
200
|
36
|
72
|
143
|
286
|
737
|
1002
|
1611
|
2506
|
3580
|
|
250
|
57
|
113
|
226
|
453
|
848
|
1582
|
2543
|
3955
|
5650
|
|
300
|
81
|
163
|
325
|
651
|
1220
|
2278
|
3661
|
5695
|
8100
|
ZDRO電子式O型調節球閥技術性能參數
|
公稱通徑(DN)
|
10
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
流量系數(KV)
|
|
20
|
38
|
72
|
110
|
170
|
215
|
380
|
550
|
890
|
1400
|
2000
|
3580
|
5650
|
8100
|
|
公稱壓力PN(MPa)
|
1.6 2.5 4.0 6.4
|
|
工作轉角
|
0-90°
|
|
流量特性
|
二位開關型：全開或全閉式，調節型：近似等百分比
|
|
泄漏量(Q)
|
軟密封：O泄漏符合ANSI B16.104 5級 硬密封：≤10-4×閥的額定容量
|
|
允許壓差
|
≤公稱壓力
|
|
電動執
行機構
|
型 號
|
HL系列、3810R系列、PSQ系列、HQ或QB型
|
|
電源電壓
|
AC220V、AC38V、DC24V
|
|
作用形式
|
開關型/調節型(隔爆型)
|
|
調節型
|
輸入信號
|
0～10mA、4～10mA 、1-5VDC
|
|
輸出信號
|
0～10mA、4～10mA 、1-5VDC
|
|
基本誤差
|
≤±2.5%
|
|
回 差
|
≤±2.5%
|
|
死 區
|
≤2%
|
|
可調節比
|
250:1
|
|
開關型
|
電源電壓
|
AC220V/AC380V/DC24V
|
|
反饋信號
|
有源觸點信號、無源觸信號
|
ZDRO電子式O型調節球閥外形尺寸
浮動球式主要連接尺寸
|
公稱通徑
DN(mm)
|
尺 寸
|
|
1.6MPa
|
2.5MPa
|
4.0MPa
|
6.4MPa
|
|
L
|
D
|
D1
|
Z-фD
|
L
|
D
|
D1
|
Z-фD
|
L
|
D
|
D1
|
Z-фD
|
L
|
D
|
D1
|
Z-фD
|
|
15
|
130
|
95
|
65
|
4-14
|
130
|
95
|
65
|
4-14
|
130
|
130
|
65
|
4-14
|
140
|
105
|
75
|
4-14
|
|
20
|
140
|
105
|
75
|
4-14
|
140
|
105
|
75
|
4-14
|
140
|
150
|
75
|
4-14
|
152
|
125
|
90
|
4-18
|
|
25
|
150
|
115
|
85
|
4-14
|
150
|
115
|
85
|
4-14
|
150
|
160
|
85
|
4-14
|
180
|
135
|
100
|
4-18
|
|
32
|
165
|
135
|
100
|
4-18
|
165
|
135
|
100
|
4-18
|
180
|
180
|
100
|
4-18
|
200
|
150
|
110
|
4-23
|
|
40
|
180
|
145
|
110
|
4-18
|
180
|
145
|
110
|
4-18
|
200
|
200
|
110
|
4-18
|
220
|
165
|
125
|
4-23
|
|
50
|
200
|
160
|
125
|
4-18
|
200
|
160
|
125
|
4-18
|
220
|
230
|
125
|
4-18
|
250
|
175
|
135
|
4-23
|
|
65
|
220
|
180
|
145
|
4-18
|
220
|
180
|
145
|
8-18
|
250
|
290
|
145
|
8-18
|
280
|
200
|
160
|
8-23
|
|
80
|
250
|
195
|
160
|
8-18
|
250
|
195
|
160
|
8-18
|
280
|
310
|
160
|
8-18
|
320
|
210
|
170
|
8-23
|
|
100
|
280
|
215
|
180
|
8-18
|
280
|
230
|
190
|
8-23
|
320
|
350
|
190
|
8-23
|
360
|
250
|
200
|
8-25
|
|
125
|
320
|
245
|
210
|
8-18
|
320
|
270
|
220
|
8-25
|
360
|
270
|
220
|
8-25
|
381
|
295
|
240
|
8-30
|
|
150
|
360
|
280
|
240
|
8-23
|
360
|
300
|
250
|
8-25
|
400
|
300
|
250
|
8-25
|
403
|
340
|
280
|
8-34
|
|
200
|
400
|
335
|
295
|
12-23
|
400
|
360
|
310
|
12-25
|
502
|
375
|
320
|
12-30
|
|
|
|
電動球閥訂貨須知
一、①電子式O型調節球閥產品名稱 ②電子式O型調節球閥型號 ③電子式O型調節球閥規格口徑 ④電子式O型調節球閥公稱壓力 ⑤電子式O型調節球閥閥體材質
⑥電子式O型調節球閥連接方式 ⑦電子式O型調節球閥傳動方式 電子式O型調節球閥工作溫度
⑨電子式O型調節球閥是否帶附件以便我們的為您正確選型。
二、當使用的場合非常重要或管路比較復雜時，請您盡量提供設計圖紙和詳細參數，由我們【安來石化】的專家為您審核把關。“中華品質，安來石化共享”
