油罐車的結構
油罐車由專用汽車底盤及上裝部分組成，上裝部分由罐體、取力器、傳動軸、齒輪油泵、管網系統等部件組成。 管網系統由油泵、三通四位球閥、雙向球閥、濾網、管道組成。
1、
油罐車結構簡圖

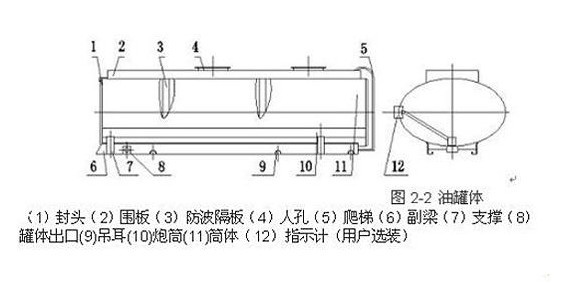

2、油罐體
油罐車結構為橢圓柱形或梯形圓柱形體，用優質鋼板制成，整個罐體分兩倉四室（或多倉多室），中間隔板下端有通孔，每倉中間焊有分倉加強防波隔板，以減少汽車行駛時罐體內油料的沖擊和提高罐體的剛度。
（1）封頭（2）圍板（3）防波隔板（4）人孔（5）爬梯（6）副梁（7）支撐（8）罐體出口(9)吊耳(10)炮筒(11)筒體（12）指示計（用戶選裝）
為了防止銹蝕，罐體外表途防銹及裝飾漆，油罐側面中間裝有容器指示計，在往油罐加油或向外輸油時，可直接指示出罐內容積。
3、
油罐車罐口組件
罐口為直徑500mm的孔，以供維修保養之用。大蓋由螺栓緊固在罐口頸板上，由一個支銷和一個耳板將小蓋與大蓋連接在一起，順時針轉動小蓋上手柄，可使小蓋壓緊。反轉，脫開耳板后，小蓋則可打開，大蓋上側安裝有呼吸閥。
