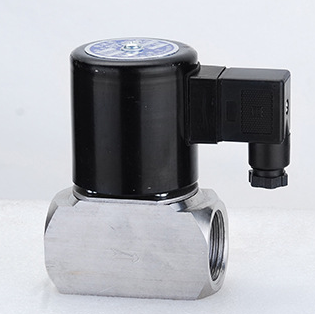

ZCT系列電磁閥是自控系統中常見的開關元件，用于個工業部門管路裝中，完成系統中水、氣體、蒸汽、油等各種介質的自動控制，實現節能和程序控制自動化。
ф6型是利用電磁力直接工作的常閉型直動式電磁閥；ф10，ф15型是利用電磁力和壓力差作用的常閉型先導式電磁閥，通電時，副閥開啟。此時主閥芯上部壓力減小，并向上運動，達到主閥口開啟。斷電后，線圈磁場消失，動鐵芯復位，副閥關閉（直動式則直接關閉主閥口），主閥芯上腔壓力上升，在壓力差的作用下，主閥芯復位，電磁閥關閉。
|
型號規格
|
通徑mm
|
連接方式
|
工作壓力
|
介質溫度
|
電壓（V）
|
介質
|
外形尺寸
|
|
L mm
|
Hmm
|
|
ZCT-6
|
6
|
G 1/4"
|
0~0.6MPa
|
150℃
|
AC:;220
|
液體、氣體、
蒸汽、油（4°E）
|
40
|
60
|
|
ZCT-6
|
6
|
G 1/2"
|
50
|
82
|
|
ZCT-10
|
10
|
G 1/2"
|
0.01~1.0MPa
|
70
|
110
|
|
ZCT-15
|
15
|
G3/4’’
|
80
|
115
|
|
ZCT-25
|
25
|
G "
|
80
|
115
|
1. 安裝時電磁閥線圈朝上，并保持垂直位置，電磁閥上的箭頭或標記應與管道流向一致，不得安裝在有濺水或漏水的地方。本型號電磁閥不適用與防爆場所。
2. 電磁閥的工作介質應清潔無顆粒雜質、閥前應安裝80-100目/寸的過濾器、電磁閥的主閥芯、動鐵芯的定鐵芯表面上的污物及過濾器、須定期清洗干凈。
3. 電磁閥使用于長期連續工作的系統中，應設旁通裝置。
