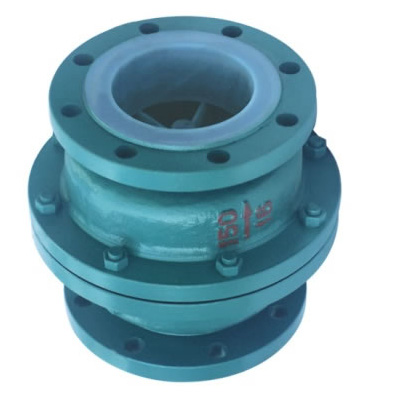

H42F46襯四氟止回閥
一、產品【襯四氟止回閥】的詳細資料：
產品型號：H40F46
產品名稱：襯氟止回閥
產品特點：安來牌止回閥是一種依靠介質本身的流動而自動啟、閉閥瓣用來阻止介質向逆向流動的自動閥門。襯里新型止回閥,襯里止回閥,新型止回閥。
二、襯四氟止回閥 設計規范：
遵循GB/T 13932，GB12235，GB12236，API 6D標準。
法蘭連接止回閥
設計與制造符合中國國家標準
基本結構形式：升降立式。（新型）
主要零部件除閥瓣為整體F3或F46外其它材料見表A15
公稱壓力：DN0.6~1.0（MPa）
公稱通徑：DN25~150（mm）
公稱型號：H40F3 H40F46
H42F46襯四氟止回閥-設計與制造：GB12235
結構長度：GB12221
法蘭連接尺寸：GB4216
H42F46襯四氟止回閥-用途：
本閥專用于控制腐蝕性或強腐蝕性介質，閥體內 腔表面覆有可供選擇的各種氟塑料，具有強度高 、耐腐蝕性能好的特點；適用于不同工作溫度和 流體管路，防止各類管路或設備上的介質逆流的單向啟閉。
適用溫度：≤80℃ ≤100℃、≤120℃ ≤150℃(按照襯里材料)
三、襯四氟止回閥 主要零部件材料表：
|
遵循規范
|
DTANDARD
|
|
設計與制造
|
GB商12224
|
|
結構長度
|
Q/DFL-03-99（企業標準）
|
|
法蘭尺寸
|
JB78/JB79（GB HG Sh）
|
|
壓力試驗
|
GB/T 13927
|
|
標志
|
GB 12220
|
|
供貨
|
GB/T 12252
|
四、安來牌【襯四氟止回閥】主要連接尺寸及重量：
|
公稱通徑
|
標準值
|
參考值
|
|
DN（mm）
|
NPS（inch）
|
L
|
D
|
D1
|
D2
|
f
|
b
|
Z-Φd
|
B
|
W（kg）
|
|
PN0.6（MPa）
|
|
25
|
1
|
152
|
100
|
75
|
60
|
2
|
14
|
4-Φ12
|
135
|
6
|
|
40
|
1 1/2
|
178
|
130
|
100
|
80
|
3
|
16
|
4-Φ14
|
170
|
10
|
|
50
|
2
|
178
|
140
|
110
|
90
|
3
|
16
|
4-Φ14
|
190
|
14
|
|
65
|
2 1/2
|
190
|
160
|
130
|
100
|
3
|
16
|
4-Φ14
|
210
|
18
|
|
80
|
3
|
203
|
185
|
150
|
125
|
3
|
18
|
4-Φ18
|
235
|
21
|
|
100
|
4
|
267
|
205
|
170
|
145
|
3
|
18
|
4-Φ18
|
300
|
40
|
|
150
|
6
|
394
|
260
|
225
|
200
|
3
|
20
|
8-Φ18
|
440
|
90
|
|
公稱通徑
|
標準值
|
參考值
|
|
DN（mm）
|
NPS（inch）
|
L
|
D
|
D1
|
D2
|
f
|
b
|
Z-Φd
|
B
|
W（kg）
|
|
PN1.0（MPa）
|
|
25
|
1
|
152
|
115
|
85
|
65
|
2
|
16
|
4-Φ14
|
135
|
6.8
|
|
40
|
1 1/2
|
178
|
145
|
110
|
85
|
3
|
18
|
4-Φ18
|
170
|
11.5
|
|
50
|
2
|
178
|
160
|
125
|
100
|
3
|
20
|
4-Φ8
|
190
|
15
|
|
65
|
2 1/2
|
190
|
180
|
145
|
120
|
3
|
20
|
4-Φ18
|
210
|
20
|
|
80
|
3
|
203
|
195
|
160
|
135
|
3
|
22
|
4-Φ18
|
235
|
23
|
|
100
|
4
|
267
|
215
|
180
|
155
|
3
|
22
|
8-Φ18
|
300
|
44
|
|
150
|
6
|
394
|
280
|
240
|
210
|
3
|
24
|
8-Φ23
|
440
|
95
|
