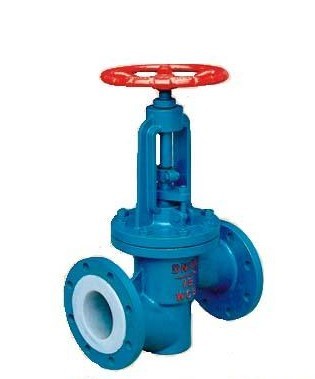

J41F46襯氟截止閥產品詳細資料

產品型號：J41J/FS型

產品特點：法蘭連接手動截止閥,直通式截止閥,連接手動截止閥

二、襯氟截止閥主要外形和連接尺寸：

公稱通徑		標準值							參考值
DN (mm)	NPS (inch)	L	D	D1	D2	f	b	Z-φd	W	D0	H	WT(Kg)
DN (mm)	NPS (inch)	PN 1.0MPa
15	1/2	130	95	65	45	2	14	4-φ14	100	235	260	6.5
20	3/4	150	105	75	55	2	16	4-φ14	100	240	265	7
25	1	160	115	85	65	2	16	4-φ14	120	245	270	7.87
32	11/4	180	135	100	78	2	18	4-φ18	140	255	285	11
40	11/2	200	145	110	85	3	18	4-φ18	140	285	315	13
50	2	230	160	125	100	3	20	4-φ18	160	295	330	15
65	21/2	290	180	145	120	3	20	4-φ18	180	350	395	23
80	3	310	195	160	135	3	22	4-φ18	240	395	445	38
100	4	350	215	180	155	3	22	8-φ18	240	450	490	42
125	5	400	245	210	185	3	24	8-φ18	280	525	555	55
150	6	480	280	240	210	3	24	8-φ23	320	605	645	77
200	8	495	335	295	265	3	26	8-φ23	360	645	765	135
250	10	622	390	350	320	3	28	12-φ23	400	685	805	220
300	12	698	440	400	368	4	28	12-φ23	400	710	814	277
350	14	787	500	460	428	4	30	16-φ23	450	750	855	320
PN 1.6MPa
15	1/2	130	95	65	45	2	14	4-φ14	100	240	265	7
20	3/4	150	105	75	55	2	16	4-φ14	100	245	270	7.6
25	1	160	115	85	65	2	16	4-φ14	120	250	270	8.2
32	11/4	180	135	100	78	2	18	4-φ18	140	260	290	12
40	11/2	200	145	110	85	3	18	4-φ18	140	285	320	14
50	2	230	160	125	100	3	20	4-φ18	160	300	335	18
65	21/2	290	180	145	120	3	20	4-φ18	180	355	400	26
80	3	310	195	160	135	3	22	8-φ18	240	400	450	40
100	4	350	215	180	155	3	24	8-φ18	240	455	495	50
125	5	400	245	210	185	3	26	8-φ18	280	530	560	65
150	6	480	280	240	210	3	28	8-φ23	320	610	650	85
200	8	495	335	295	265	3	30	12-φ23	360	650	770	150
250	10	622	405	355	320	3	32	12-φ25	400	690	810	245
300	12	698	460	410	375	4	34	12-φ25	400	730	845	295
PN 2.5MPa
15	1/2	130	95	65	45	2	16	4-φ14	120	240	265	7.5
20	3/4	150	105	75	55	2	16	4-φ14	120	245	270	8
25	1	160	115	85	65	2	16	4-φ14	140	250	275	9
32	11/4	180	135	100	78	2	18	4-φ18	160	260	290	13
40	11/2	200	145	110	85	3	18	4-φ18	180	285	320	15
50	2	230	160	125	100	3	20	4-φ18	180	300	335	20
65	21/2	290	180	145	120	3	22	8-φ18	240	355	400	28
80	3	310	195	160	135	3	22	8-φ18	280	400	450	42
100	4	350	230	190	160	3	24	8-φ23	320	455	495	57
125	5	400	270	220	188	3	28	8-φ25	320	530	560	71
150	6	480	300	250	218	3	30	8-φ25	360	610	650	90

三、襯氟截止閥概況：

一、截止閥是指關閉（閥瓣）由閥桿帶動并沿閥座中心軸線做升降運動的閥門，在管路上主要用來接通或截斷管路中的介質，但不能做節流用。
二、設計規范
遵循GB 12233、GB 12235、ANSI B16.34標準。
三、驅動方式
手動、齒輪傳動、氣動（常開或常閉）、電動。

法蘭連接截止閥
設計與制造符合中國國家標準
基本結構形式：直通式

直流式公稱壓力PN1.0~2.5（MPa）
公稱通徑DN15~350（mm）
基本型號（全襯里）

手動	J41J　J41FS	齒輪傳動	J441J　J441FS
手動	J45J　J45FS	齒輪傳動	J541J　J541FS
氣動	J6B41J　J6B41FS	電動	J941J　J94FS

遵循規范	STANDARD
設計于制造	GB 12233/GB　12235
結構長度	GB 12221（長-短系列）
法蘭尺寸	JB 78/JB 79（GB，HG，SH）
壓力試驗	GB/T　13927
標志	GB　12220
供貨	GB/T　12252

四、襯氟截止閥主要零部件材料表：

序號	零件名稱	灰鑄鐵	鑄鋼	不銹鋼		超低碳不銹鋼
序號	零件名稱	Z	C	P	R	PL	RL
1	閥體、閥蓋	HT250	WCB	CF8	CF8M	CF3	CF3M
2	閥瓣、閥桿	35	1Cr13	1Cr18NI9	1Cr18Ni12Mo2Ti	00Cr18Ni10	00Cr17Ni14Mo2
3	活節螺栓	35	35	1Cr17Ni2	1Cr17Ni2	1Cr17Ni2	1Cr17Ni2
4	襯里層/閥座	襯硬橡膠（NR）FEP（F46）　PCTFE（F3）PFA（可溶性聚四氟乙烯）
5	填料	PTFE（F4）　PTFE（F4）
6	填料壓蓋	WCB	WCB	CF8	CF8M	CF3	CF3M
7	閥桿螺母	ZCuAl10Fe3　ZCuAl10Fe3
8	螺栓	35	35	1Cr17Ni2	1Cr17Ni2	1Cr17Ni9Ti	1Cr17Ni9Ti
9	螺母	45	45	0Cr18Ni9	0Cr18Ni9	0Cr18Ni9	0Cr18Ni9
10	手輪	HT200	HT200	WCC	WCC	WCC	WCC
