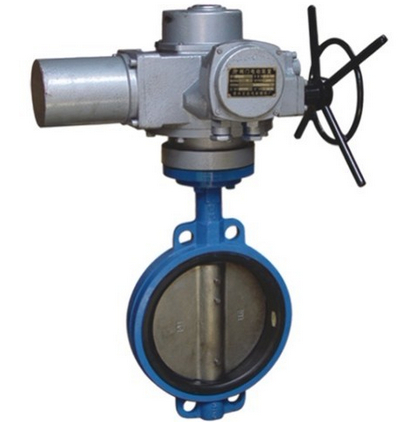

【D971X電動對夾襯膠蝶閥】的詳細資料：
產品型號：D971X
產品名稱：電動對夾襯膠蝶閥，耐腐蝕襯膠蝶閥，電廠專用對夾蝶閥
產品特點：設計與制造：GB12238 結構長度：GB12221（20系列）法蘭連接尺寸：GB4216 D971X半襯襯膠蝶閥,全襯電動對夾襯膠蝶閥,襯膠蝶閥。
二、D971X電動對夾襯膠蝶閥 用途：
|
密封圈材料代號
|
適用溫度
|
適用介質
|
|
NR
|
≤85℃
|
水、空氣、酸堿類
|
|
CR
|
≤85℃
|
水、煤氣、酸堿類
|
|
NBR
|
≤100℃
|
水、油品
|
|
CPDM
|
≤120℃
|
水、蒸汽、一般酸堿類
|
|
FKM
|
≤150℃
|
水、蒸汽、強酸堿類
|
三、D971X電動對夾襯膠蝶閥 材料：
部件列表：1、閥體 2、閥座 3、蝶板 4、閥桿 5、氣動裝置
|
閥體
|
鑄鐵、球墨鑄鐵、碳鋼、不銹鋼
|
|
蝶板
|
鑄鐵、球墨鑄鐵、碳鋼、不銹鋼、碳鋼完全包覆橡膠或氟塑料
|
|
閥桿
|
碳鋼鍍鎳磷、不銹鋼
|
|
閥座密封圈
|
天然膠NR、氯丁膠CR、丁腈膠NBR、三元乙丙膠EPDM、氟橡膠FKM
|
|
氣動裝置
|
組合件
|
壓力等級：PN（MPa） 1.0 1.6
四、D971X電動對夾襯膠蝶閥 測試：
襯里層：電火花檢測
試驗與檢驗按GB/T13927標準
公稱壓力：PN（MPa）
閥體：PN×1.5
密封：PN×1.1
五、安來泵閥制造 D971X電動對夾襯膠蝶閥主要尺寸參數：
|
公稱通徑DN
|
公稱壓力MPa
|
工作壓力MPa
|
L
mm
|
D
mm
|
D1
mm
|
n-Φd
|
H1
mm
|
H2
mm
|
氣動裝置
|
質量
|
|
型號
|
A
mm
|
B
mm
|
H3
mm
|
Do
mm
|
|
40
|
1.0
|
1.0
|
33
|
150
|
110
|
4-18
|
55
|
100
|
QB1-5-1
|
418
|
308
|
249
|
- |
22
|
|
50
|
43
|
165
|
125
|
4-18
|
64
|
120
|
QB1-5-1
|
418
|
308
|
249
|
- |
24
|
|
65
|
46
|
185
|
145
|
4-18
|
80
|
120
|
QB1-5-1
|
418
|
308
|
249
|
- |
26
|
|
80
|
46
|
200
|
160
|
8-18
|
112
|
130
|
QB1-10-1
|
418
|
308
|
249
|
- |
27
|
|
100
|
52
|
20
|
180
|
8-18
|
90
|
145
|
QB1-15-1
|
418
|
308
|
249
|
- |
28
|
|
125
|
56
|
250
|
210
|
8-18
|
112
|
160
|
QB1-20-1
|
418
|
308
|
249
|
- |
33
|
|
150
|
56
|
285
|
240
|
8-22
|
135
|
175
|
QB1-20-1
|
418
|
308
|
249
|
- |
34
|
|
200
|
60
|
340
|
295
|
8-22
|
160
|
210
|
QB2-40-1
|
418
|
308
|
339
|
- |
57
|
|
250
|
68
|
395
|
350
|
12-22
|
206
|
235
|
QB2-60-1
|
418
|
308
|
339
|
- |
72
|
|
300
|
78
|
445
|
400
|
12-22
|
232
|
273
|
QB3-90-1
|
585
|
275
|
340
|
305
|
1142
|
|
350
|
78
|
505
|
465
|
1-22
|
263
|
310
|
QB3-120-1
|
585
|
275
|
340
|
305
|
125.5
|
|
400
|
102
|
565
|
515
|
16-26
|
295
|
340
|
QB3-200-1
|
585
|
275
|
340
|
305
|
170.5
|
|
450
|
114
|
615
|
565
|
20-26
|
327
|
370
|
QB3-250-1
|
585
|
275
|
340
|
305
|
200
|
|
500
|
127
|
670
|
620
|
20-26
|
358
|
399
|
QB4-400-0.5
|
729
|
355
|
372
|
457
|
238
|
|
550
|
140
|
730
|
675
|
20-30
|
384
|
430
|
QB4-400-0.5
|
729
|
355
|
372
|
457
|
271
|
|
600
|
156
|
780
|
725
|
20-320
|
474
|
460
|
QB4-500-0.5
|
729
|
355
|
372
|
457
|
339
|
|
700
|
165
|
895
|
840
|
24-30
|
486
|
610
|
QB5-800.-0.25
|
910
|
395
|
429
|
457
|
515
|
|
800
|
190
|
1015
|
950
|
247-33
|
591
|
672
|
QB5-1200-0.25
|
910
|
395
|
429
|
457
|
655
|
|
900
|
203
|
1115
|
1050
|
28-33
|
640
|
735
|
QC1500-0.4
|
783
|
448
|
585
|
400
|
920
|
|
1000
|
216
|
1230
|
1600
|
28-36
|
721
|
800
|
HQ2500-0.25
|
783
|
448
|
650
|
400
|
1100
|
