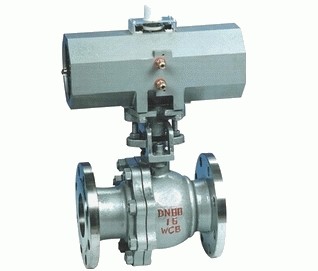

Q941F電動調節球閥產品概述
Q941F電動調節球閥是一種（球體）繞垂直于通道軸旋轉90°的閥門，其由回轉型角行程電子式電動執行器和O型閥結構組成，屬旋轉類型高性能調節或開關閥類，接受工業自動化控制（DCS、PLC系統）儀表來源的電流信號或電壓信號的輸入輸出，可實現對工藝管路中流體介質的比例調節或二位開關控制，從而達到對流體介質的流量、壓力、溫度、液位等參數的自動化控制
產品特點
1．Q941F電動調節球閥流體阻力小，是所有閥類中流體阻力最小的一種，以AC220V、AC380V或DC24V電源電壓作動力，接受（4-20mA、0-10mA或1-5VDC）電流信號或電壓信號，即可控制運轉，以角行程輸出的扭矩轉動球體0~90°，就能完成啟閉動作或調節動作。
2．全電子式電動執行機構，采有機電一體化結構，具有機內伺服操作和開度信號位置反饋、位置指示、手動操作等功能，功能強、性能可靠、連線簡單，通過輸入電流信號或電壓信號，改變球芯的旋轉角度（0-90°任意角度），實現比例調節動作。
3．球芯通道平整光滑，不易沉積介質，可以進行管線式通球。結構簡單、重量輕、密封性能好。 特別適用于要求零泄漏率的場合。
|
Q941F電動調節球閥產品結構
|
|
產品名稱
|
電動球閥
|
|
作用形式
|
開關型 調節型
|
|
連接形式
|
法蘭式 對夾式 管螺紋式
|
|
結構形式
|
O型浮動球式
|
O型固定球式
|
|
閥座密封形式
|
軟質密封
|
硬質合金密封
|
軟質密封
|
硬質合金密封
|
| |
|
|
|
|
|
|
（a）．O型浮動球式結構；軟質閥座：雙斜面彈性（聚四氟乙烯或?qū)ιW聚苯）閥座密封圈。
硬質閥座：采用圓柱形彈簧加載的金屬（硬質合金鋼）硬密封圈閥座。
有效的降低了球與密封圈之間的磨擦系數，減少了操作力矩。當介質壓力較小時，密封圈與球體接觸面較小，故有較大的密封比壓，確?？煽棵芊?，當介質壓力較大時，密封圈與球體接觸面積也相應增大，故閥座密封圈能承受較大的介質推力而不會損壞，確?？煽棵芊?。
（b）。O型固定球式結構；軟質閥座：雙斜面彈簧加載（聚四氟乙烯或?qū)ιW聚苯）彈性閥座密封圈。
硬質閥座：采用圓柱形彈簧或波形彈簧預載的補嘗性可動金屬（硬質合金鋼）硬密封閥座。
具有密封預緊力設計合理，密封性能可靠，根據壓力大小，介質性質及密封要求的不同可選擇進口密封結構、出口密封結構或進出口雙密封結構。球體由安裝在閥體上的上下兩個軸承支持，球體的位置固定，密封作用是靠彈簧和介質壓力推動閥座實現，因而閥座不會承受過大壓力，閥座密封不易變形，操作力矩輕，使用壽命長。
Q941F電動調節球閥電動執行器
HL型、3810R型或PSQ型角行程全電子式電動執行機構是O型球閥的驅動裝置，采用一體化結構設計，它以AC220V電源電壓作動力，直接接受統一標準信號（4-20mA、0-10mA或1-5VDC、0-10V DC），將此轉變成與輸入信號相對應的位移，以角度位移（0~90°）運動,改變閥芯的開度，因此一定的輸入信號對應一定的位置開度，實現比例動作。二位開關式接受AC220V或AC380V作動力，通過電機正反轉實現開關動作，并同時輸出閥位指示信號是一種高精度、高性能、高可靠性類產品HL型電動執行器33810R型電動執行器PSQ系列電子式電動執行機構主要零件材料及適用溫度、介質
|
材料代號
|
C（WCB）
|
P（304）
|
R（316）
|
|
主要零件
|
閥體
|
WCB
|
ZG1Cr18Ni9Ti
|
ZG1Cr18Ni12Mo2Ti
|
|
球體
|
2Cr13、（304）
|
1Cr18Ni9Ti
|
1Cr18Ni12MoTi
|
|
閥桿
|
2Cr13
|
1Cr18Ni9Ti
|
1Cr18Ni12MoTi
|
|
閥座密封
|
增強聚四氟乙烯 、對位聚苯 、硬質合金鋼密封
|
|
填料
|
聚四氟乙烯 、柔性石墨
|
|
適用工況
|
適用介質
|
蒸汽、水、油品
|
硝酸堿類腐蝕性介質
|
醋酸類腐蝕性介質
|
|
適用溫度
|
聚四氟乙烯≤180℃，對位聚苯≤300℃，金屬密封≤425℃
|
|
|
注：金屬硬密封；適用于高溫
Q941F電動調節球閥應用規范、耐磨及各種粉塵與固體顆粒介質的工況，具有良好的剪切、自潔功能
|
設計制造標準
|
法蘭尺寸標準
|
結構長度標準
|
檢驗試驗標準
|
|
GB/T12237-89
|
JB/T79-94 HG20592
|
GB12221-89
|
GB/T13927-89 JB/T9092-99
|
|
API6D
|
ANSI B16.5
|
ANSI B16.10
|
JB/T9092-99
|
|
JPI7S-48
|
JIS B2212~2214
|
JIS B2002
|
API598
|
|
|
Q941F電動調節球閥流量特性表
|
規格DN開度
|
不同開度下KV值
|
|
10 °
|
20 °
|
30 °
|
40 °
|
50 °
|
60 °
|
70 °
|
8 0 °
|
90 °
|
|
50
|
2
|
4
|
9
|
17
|
32
|
60
|
97
|
151
|
215
|
|
80
|
6
|
11
|
22
|
44
|
83
|
155
|
250
|
389
|
550
|
|
100
|
9
|
18
|
35
|
71
|
133
|
248
|
398
|
620
|
890
|
|
150
|
20
|
40
|
8/0
|
160
|
300
|
560
|
900
|
1400
|
2000
|
|
200
|
36
|
72
|
143
|
286
|
737
|
1002
|
1611
|
2506
|
3580
|
|
250
|
57
|
113
|
226
|
453
|
848
|
1582
|
2543
|
3955
|
5650
|
|
300
|
81
|
163
|
325
|
651
|
1220
|
2278
|
3661
|
5695
|
8100
|
|
|
Q941F電動調節球閥技術性能參數
|
公稱通徑（DN）
|
10
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
流量系數（KV）
|
|
20
|
38
|
72
|
110
|
170
|
215
|
380
|
550
|
890
|
1400
|
2000
|
3580
|
5650
|
8100
|
|
公稱壓力PN（MPa）
|
1.6 2.5 4.0 6.4
|
|
工作轉角
|
0-90°
|
|
流量特性
|
二位開關型：全開或全閉式，調節型：近似等百分比
|
|
泄漏量（Q）
|
軟密封：O泄漏符合ANSI B16.104 5級 硬密封：≤10-4×閥的額定容量
|
|
允許壓差
|
≤公稱壓力
|
|
電動執
行機構
|
型 號
|
HL系列、3810R系列、PSQ系列、HQ或QB型
|
|
電源電壓
|
AC220V、AC38V、DC24V
|
|
作用形式
|
開關型/調節型（隔爆型）
|
|
調節型
|
輸入信號
|
0～10mA、4～10mA 、1-5VDC
|
|
輸出信號
|
0～10mA、4～10mA 、1-5VDC
|
|
基本誤差
|
≤±2.5%
|
|
回 差
|
≤±2.5%
|
|
死 區
|
≤2%
|
|
可調節比
|
250:1
|
|
開關型
|
電源電壓
|
AC220V/AC380V/DC24V
|
|
反饋信號
|
有源觸點信號、無源觸信號
|
Q941F電動調節球閥外形尺寸
|
|
|
|
|
公稱通徑
DN(mm)
|
尺 寸
|
|
1.6MPa
|
2.5MPa
|
4.0MPa
|
|
L
|
D
|
D1
|
B
|
Z-фD
|
L
|
D
|
D1
|
B
|
Z-фD
|
L
|
D
|
D1
|
B
|
Z-фD
|
|
50
|
203
|
160
|
125
|
16
|
4-18
|
216
|
160
|
125
|
20
|
4-18
|
216
|
160
|
125
|
20
|
4-18
|
|
65
|
222
|
180
|
146
|
18
|
4-18
|
241
|
180
|
145
|
22
|
8-18
|
241
|
180
|
145
|
22
|
8-18
|
|
80
|
241
|
195
|
160
|
20
|
8-18
|
283
|
195
|
160
|
22
|
8-18
|
283
|
195
|
160
|
22
|
8-18
|
|
100
|
305
|
215
|
180
|
20
|
8-18
|
305
|
230
|
190
|
24
|
8-23
|
305
|
230
|
190
|
24
|
8-23
|
|
125
|
356
|
245
|
210
|
22
|
8-18
|
381
|
270
|
220
|
28
|
8-25
|
381
|
270
|
220
|
28
|
8-25
|
|
150
|
394
|
280
|
240
|
24
|
8-23
|
403
|
300
|
250
|
30
|
8-25
|
403
|
300
|
250
|
30
|
8-25
|
|
200
|
457
|
335
|
295
|
26
|
12-23
|
502
|
360
|
310
|
34
|
12-25
|
502
|
375
|
320
|
33
|
12-30
|
|
250
|
533
|
405
|
355
|
30
|
12-25
|
586
|
425
|
370
|
36
|
12-30
|
|
|
|
|
|
|
300
|
610
|
460
|
410
|
30
|
12-25
|
648
|
485
|
430
|
40
|
16-30
|
|
|
|
|
|
|
350
|
686
|
520
|
470
|
34
|
16-25
|
762
|
550
|
490
|
44
|
16-34
|
|
|
|
|
|
|
400
|
762
|
580
|
525
|
36
|
16-30
|
838
|
610
|
550
|
48
|
16-34
|
|
|
|
|
|
|
450
|
864
|
640
|
585
|
40
|
20-30
|
914
|
660
|
600
|
50
|
20-34
|
|
|
|
|
|
|
500
|
914
|
705
|
650
|
44
|
20-34
|
991
|
730
|
660
|
52
|
20-41
|
|
|
電動球閥訂貨須知
訂貨時請?zhí)顚憽兑?guī)格書》或注明以下內容：
一、若訂貨前還未選定型號，請向我們提供您的使用參數:1.電動O型調節球閥公稱通徑、額定流量系數KV，
2.電動O型調節球閥流體性質（包括公稱壓力、溫度、粘度或酸堿性），3.電動O型調節球閥作用形式(電-關式或電-開式)，4.電動O型調節球閥流量特性，
5.電動O型調節球閥閥前、閥后壓力，6.閥體、閥芯材料，7.電動O型調節球閥輸入信號，8.電動O型調節球閥是否帶附件，說明附件型號。以便我們的為您正確選型
二、當使用的場合非常重要或管路比較復雜時，請您盡量提供設計圖紙和詳細參數，由我們【安來石化】的專家為您審核把關。“中華品質，安來石化共享”
