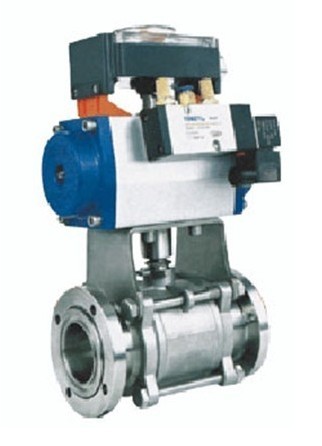

氣動真空球閥概述：
氣動真空球閥用途和使用范圍:GUQ系列氣動真空球閥是在1.3×10-7～6×105Pa的真空系統中用來開啟或隔斷氣流的氣動閥門,氣動真空球閥廣泛適用各類氣體,液體等正/負壓力管道系統,符合GMP標準。
『氣動真空球閥』專業生產廠家，由安來石化自主研發生產的【球閥】質量可靠、價格合理、售后服務完善?！?strong>氣動真空球閥』氣動真空球閥用途和使用范圍:GUQ系列氣動真空球閥是在1.3×10-7～6×105Pa的真空系統中用來開啟或隔斷氣流的氣動閥門,氣動真空球閥廣泛適用各類氣體,液體等正/負壓力管道系統,符合GMP標準。
【一】 氣動真空球閥主要性能：
（1）、漏率:1.3×10-9Pa.M3/S
（2）、壓力范圍:5×10-7Pa～0.6Mpa
（3）、工作溫度:-30℃～+232℃
（4）、氣源壓力:0.4～0.6 Mpa
（5）、工作介質:水、蒸氣、酸、堿
（6）、安裝位置:任意
（7）、壽命:≥20000次
（8）、原理:采用氣動執行器驅動閥桿轉90°達到開關目的。
【二】氣動真空球閥主要零件材料：①閥體：304、316L； ②球體：316L；③密封件：增強聚四氟乙烯
【三】氣動真空球閥特點：
（1）、密封結構設計獨特漏率可達到＜1×10-10Pa.M3/S,改變了球閥不能滿足高真空、超高真空的現狀；
（2）、開關扭矩小,配置氣動執行器小，工作穩定，可靠；
（3）、結構緊湊,重量輕,外形簡潔、美觀；
（4）、該閥既能適用高真空又能適用一定的正壓力下使用由于球閥全通導又能達到超高真空要求,所以氣動真空球閥也能適用于加速器真空系統。
【四】氣動真空球閥快卸法蘭連接尺寸 （標準：GB4982）
|
型 號
|
DN
|
A
|
B
|
L
|
H
|
|
GUQ-16R
|
16
|
30
|
12.2
|
75
|
100
|
|
GUQ-20R
|
20
|
40
|
26.2
|
90
|
110
|
|
GUQ-25R
|
25
|
40
|
26.2
|
100
|
125
|
|
GUQ-32R
|
32
|
55
|
34.2
|
110
|
155
|
|
GUQ-40R
|
40
|
55
|
41.2
|
120
|
170
|
【五】氣動真空球閥衛生級法蘭連接尺寸 （標準：ISO-2852）
|
型 號
|
DN
|
A
|
B
|
L
|
H
|
|
GUQ-16R
|
16
|
34
|
27.5
|
75
|
100
|
|
GUQ-20R
|
20
|
50.5
|
43.5
|
90
|
110
|
|
GUQ-25R
|
25
|
50.5
|
43.5
|
100
|
125
|
|
GUQ-32R
|
32
|
50.5
|
43.5
|
110
|
155
|
|
GUQ-40R
|
40
|
50.5
|
43.5
|
120
|
170
|
|
GUQ-50R
|
50
|
64
|
56.5
|
135
|
210
|
|
GUQ-65R
|
65
|
77.5
|
70.5
|
150
|
260
|
|
GUQ-80R
|
80
|
91
|
83.5
|
200
|
320
|
|
GUQ-100R
|
100
|
119
|
110
|
250
|
400
|
【六】氣動真空球閥活套法蘭連接尺寸 （標準：GB6070）
|
型 號
|
DN
|
A
|
B
|
n
|
c
|
L
|
H
|
|
GUQ-16R
|
16
|
60
|
45
|
4
|
6.6
|
75
|
100
|
|
GUQ-20R
|
20
|
65
|
50
|
4
|
6.6
|
90
|
110
|
|
GUQ-25R
|
25
|
70
|
55
|
4
|
6.6
|
100
|
125
|
|
GUQ-32R
|
32
|
90
|
70
|
4
|
9
|
110
|
155
|
|
GUQ-40R
|
40
|
100
|
80
|
4
|
9
|
120
|
170
|
|
GUQ-50R
|
50
|
110
|
90
|
4
|
9
|
135
|
210
|
|
GUQ-65R
|
65
|
130
|
110
|
4
|
9
|
150
|
260
|
|
GUQ-80R
|
80
|
145
|
125
|
8
|
9
|
200
|
320
|
|
GUQ-100R
|
100
|
165
|
145
|
8
|
9
|
250
|
400
|
氣動球閥訂貨須知
訂貨時請?zhí)顚憽兑?guī)格書》或注明以下內容：
一、若訂貨前還未選定型號，請向我們提供您的使用參數:1.氣動真空球閥公稱通徑、額定流量系數KV，
2.氣動真空球閥流體性質（包括公稱壓力、溫度、粘度或酸堿性），3.氣動真空球閥閥作用形式(電-關式或電-開式)，4.氣動真空球閥流量特性，
5.閥前、閥后壓力，6.閥體、閥芯材料，7.輸入信號，8.是否帶附件，說明附件型號。以便我們的為您正確選型。
二、當使用的場合非常重要或管路比較復雜時，請您盡量提供設計圖紙和詳細參數，由我們【安來石化】的專家為您審核把關。“中華品質，安來共享”
