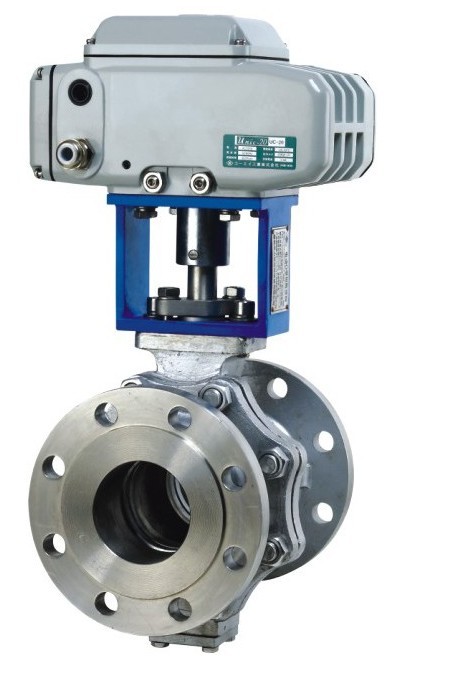

ZDHO電動O型調節球閥產品概述
電動球閥是一種（球體）繞垂直于通道軸旋轉90º的閥門，其由回轉型角行程電子式電動執行器和O型閥結構組成，屬旋轉類型高性能調節或開關閥類，接受工業自動化控制（DCS、PLC系統）儀表來源的電流信號或電壓信號的輸入輸出，可實現對工藝管路中流體介質的比例調節或二位開關控制，從而達到對流體流量、壓力、溫度、液位介質的等參數的自動化控制。
ZDHO電動O型調節球閥產品特點
流體阻力小，是所有閥類中流體阻力最小的一種，以AC220V、AC380V或DC24V電源電壓作動力，接受（4-20mA、0-10mA或1-5VDC）電流信號或電壓信號，即可控制運轉，以角行程輸出的扭矩轉動球體0~90º，就能完成啟閉動作或調節動作。
球芯通道平整光滑，不易沉積介質，可以進行管線式通球。結構簡單、重量輕、密封性能好。 特別適用于要求零泄漏率的場合。
采用HL型、3810R型、PSQ型角行程全電子式電動執行機構為O型球閥的驅動裝置，機電一體化的結構設計，具有機內伺服操作和開度信號位置反饋、位置指示、手動操作等功能，功能強、性能可靠、連線簡單，以AC220V或AC380V電源電壓作動力，直接接受統一標準信號（4-20mA DC、0-10mA DC或1-5V DC、0-10V DC），
將此轉變成與輸入信號相對應的位移，以角度位移（0~90º）運動，改變球芯的旋轉開度，因此一定的輸入信號對應一定的位置開度，實現比例調節動作。（二位開關式接受AC220V或AC380V電源電壓作動力，通過電機正反轉實現開關動作，并同時輸出開關閥位指示信號）。是一種高精度、高性能、高可靠性類產品。
電動O型調節球閥參數等級：
1、公稱壓力或壓力級：PN1.0-32.0MPa、ANSI CLASS 150-900、JIS10-20K；
2、公稱通徑或口徑：DN6～900、NPS 1/4 ～36；
3、連接方式：法蘭、對焊、螺紋、承插焊等；
4、適用溫度：-196℃～540℃；
5、驅動方式：手動、蝸輪蝸桿傳動、氣動、電動、液動、氣液聯動、電液聯動；
6、閥體材料：WCB、ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、CF8(304)、CF3(304L)、CF8M(316)、CF3M (316L)、Ti。選
用不同的材質，可分別適用于水、蒸汽、油品、硝酸、醋酸、氧化性介質、尿素等多種介質。
電動O型調節球閥的安裝:
1、取掉法蘭端兩邊的保護蓋，在閥完全打開的狀態下進行沖洗清潔。
2、帶執行機構球閥安裝前應按規定的信號（電或氣）進行整機測試（防止因運輸產生振動影響使用性能），合格后方可上線安裝（接線按電動執行機構線路圖）。
3、準備與管道連接前，須沖洗和清除干凈管道中殘存的雜質（這些物質可能會損壞閥座和球芯）。
4、在安裝期間，請不要用閥的執行機構部分作為起重的吊裝點，以避免損壞執行機構及附件。
5、本類閥應安裝在管道的水平方向或垂直方向。
6、安裝點附近的管道不可有低垂或者承受外力的現象，可以用管道支架或者支撐物來消除管線的偏離。
7、與管道連接后，請用規定的扭矩交叉鎖緊法蘭連接螺栓。
ZDHO電動O型調節球閥產品結構
|
產品名稱
|
電動球閥、電動O型開關閥、電動調節球閥
|
|
作用形式
|
二位開關型、比例調節型
|
|
連接形式
|
法蘭式、對夾式、管螺紋式、對焊式
|
|
結構形式
|
O型浮動球式
|
O型固定球式
|
|
閥座形式
|
軟質密封
|
硬質合金密封
|
軟質密封
|
硬質合金密封
|
| |
|
|
|
|
ZDHO電動O型調節球閥執行機構主要性能技術參數
|
型號
|
輸出力矩N.m
|
動作時間S/90º
|
功率
（W）
|
型號
|
輸出力矩N.m
|
動作時間S/90
|
功率（W）
|
型號
|
輸出力矩N.m
|
動作時間S/90
|
功率（W）
|
|
HL-5
|
50
|
10/30
|
10W/F
|
381RSA-02
|
20
|
8.5
|
50
|
PSQ51
|
50
|
23
|
24.2
|
|
HL-10
|
100
|
15/30
|
23W/F
|
381RSA-05
|
50
|
17
|
PSQ66
|
65
|
32
|
24.2
|
|
HL-20
|
200
|
10/15/30
|
40W/F
|
381RSB-10
|
100
|
18
|
150
|
PSQ76
|
75
|
60
|
25.3
|
|
HL-40
|
400
|
10/15/30
|
80W/F
|
381RSB-20
|
200
|
36
|
PSQ102
|
100
|
32
|
62.1
|
|
HL-50
|
500
|
10/15/30
|
90W/F
|
381RSC-30
|
300
|
24
|
220
|
PSQ202
|
200
|
28
|
93.0
|
|
HL-100
|
1000
|
50
|
100W/F
|
381RSC-50
|
500
|
42
|
PSQ502
|
500
|
43
|
120
|
|
HL-200
|
2000
|
100
|
100W/F
|
381RSC-60
|
600
|
48
|
PSQ702
|
700
|
43
|
120
|
|
|
|
|
|
381RSD-100
|
1000
|
30
|
300
|
PSQ1202
|
1200
|
31/37
|
500
|
|
|
|
|
|
381RSD-150
|
1500
|
38
|
PSQ2002
|
2000
|
93/112
|
500
|
|
|
|
|
|
381RSD-200
|
2000
|
46
|
|
|
|
|
|
(信號線用屏蔽線) 防護等級：IP65 帶曲柄手動操作 電源：AC220V/AC380V/DC24V
|
(信號線用屏蔽線) 防護等級：IP55 隔爆標志：ExdⅡBT4 帶曲柄手動操作，隔爆（381RX）型性能同上 電源電壓：AC220V
|
(信號線用屏蔽線)防護等級：IP65 帶手輪操作 電源電壓：AC220V
|
電動球閥訂貨須知
訂貨時請?zhí)顚憽兑?guī)格書》或注明以下內容：
一、若訂貨前還未選定型號，請向我們提供您的使用參數:1.電動O型調節球閥公稱通徑、額定流量系數KV，
2.電動O型調節球閥流體性質（包括公稱壓力、溫度、粘度或酸堿性），3.電動O型調節球閥作用形式(電-關式或電-開式)，4.電動O型調節球閥流量特性，
5.電動O型調節球閥閥前、閥后壓力，6.閥體、閥芯材料，7.電動O型調節球閥輸入信號，8.電動O型調節球閥是否帶附件，說明附件型號。以便我們的為您正確選型
二、當使用的場合非常重要或管路比較復雜時，請您盡量提供設計圖紙和詳細參數，由我們【安來石化】的專家為您審核把關。“中華品質，安來石化共享”
