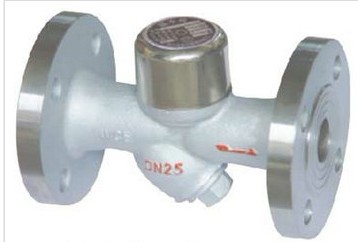

CS49H圓盤式蒸汽疏水閥原理：
在過熱蒸汽管線上如果沒有凝結水產生，疏水閥不會開啟，工作質量高。閥體為合金鋼，閥心為硬質合金，該閥最高允許溫度為550℃，經久耐用，使用壽命長，是高壓、高溫過熱蒸汽專用疏水閥。
圓盤式蒸汽疏水閥是根據伯努力熱動力原理，利用蒸汽和凝結水的熱動力學不同的特性，引起動能和勢能動靜壓變化。使動作件閥片上下壓差變化，啟動閥片開啟和關閉，從而達到阻汽排水目的。
CS49H圓盤式蒸汽疏水閥特點
體積小，重量輕，不受安裝位置的限制。
全部材質均為不銹鋼件，經久耐用，耐腐蝕。
在室外不怕冷凍，能耐水擊，耐過熱。
過冷度為 8 ℃ ，漏汽率小于實際排量 3% ，最大背壓 50% 。
結構簡單，安裝維修方便。
圓盤式蒸汽疏水閥主要性能以及零部件
|
部件名稱
|
CS19W-16-40C
|
CS49W-16-40C
|
|
閥 體
|
3Cr13
|
3Cr13
|
|
閥蓋、螺塞
|
2Cr13
|
2Cr13
|
|
閥 片
|
3Cr13
|
3Cr13
|
|
過 濾 網
|
304
|
304
|
|
部件名稱
|
CS19H-16C-40C
|
CS49H-16C-40C
|
|
閥 體
|
WCB
|
WCB
|
|
閥蓋、螺塞
|
WCB
|
WCB
|
|
閥 片
|
3Cr13
|
3Cr13
|
|
過 濾 網
|
304
|
3
|
CS49H圓盤式蒸汽疏水閥主要特點：
結構簡單、價格低、動作可靠。漏氣率<3%，不受壓力波動的影響、壓力范圍大。由于密封面不銹鋼，使用壽命高于國內同類產品。
CS49H圓盤式蒸汽疏水閥排水量（Kg/h）：
|
產品型號
|
DN
|
工作壓差（MPa）
|
|
0.05
|
0.15
|
0.4
|
0.6
|
1.0
|
1.6
|
2.5
|
|
CS19H-16C
CS49H-16C
|
15.20.25
|
150
|
280
|
400
|
475
|
600
|
800
|
-
|
|
32.40.50
|
550
|
650
|
900
|
1200
|
1700
|
2100
|
-
|
|
CS19H-25
CS49H-25
CS69H-25
|
15.20.25
|
1717
|
1828
|
2536
|
2701
|
3202
|
3581
|
-
|
|
32.40
|
56
|
-
|
119
|
-
|
321
|
470
|
534
|
|
50
|
1800
|
2050
|
2600
|
3000
|
3500
|
4300
|
5000
|
|
CS19H-40
CS49H-40
CS69H-40
|
15.20.25
|
56
|
-
|
119
|
-
|
321
|
470
|
534
|
|
32.40.50
|
1800
|
2050
|
2600
|
3000
|
3500
|
4300
|
5000
|
CS49H圓盤式蒸汽疏水閥主要零件材料：
|
閥體
|
鍛鋼
|
|
閥帽
|
不銹鋼
|
|
閥蓋
|
鍛鋼
|
|
閥片
|
不銹鋼
|
|
閥體密封面
|
不銹鋼
|
安來品牌 圓盤式蒸汽疏水閥主要外型及連接尺寸：
|
產品
型號
|
DN
|
螺紋連接
|
承插焊連接
|
重量
（kg）
|
-
|
重量
（kg）
|
|
RC
|
L
|
H
|
H1
|
L
|
H
|
H1
|
D
|
t
|
L
|
H
|
H1
|
D
|
K
|
d
|
c
|
f
|
N-Φ
|
|
（mm）
|
（mm）
|
（mm）
|
|
CS19H-16/25C
CS49H-16/25C
CS69H-16/25C
|
15
|
1/2
|
75
|
57
|
35
|
75
|
57
|
35
|
23
|
7
|
1.23
|
150
|
57
|
35
|
95
|
65
|
45
|
14
|
2
|
4-14
|
3.13
|
|
20
|
3/4
|
85
|
60
|
43
|
85
|
60
|
43
|
28
|
7
|
1.32
|
150
|
60
|
43
|
105
|
75
|
55
|
14
|
2
|
4-14
|
3.70
|
|
25
|
1
|
95
|
68
|
50
|
95
|
68
|
50
|
33
|
10
|
1.67
|
160
|
68
|
50
|
115
|
85
|
65
|
14
|
2
|
4-14
|
4.78
|
|
32
|
11/4
|
105
|
90
|
80
|
105
|
90
|
80
|
42
|
12
|
6.7
|
200
|
90
|
80
|
135
|
100
|
78
|
16
|
2
|
4-18
|
10.8
|
|
40
|
11/2
|
110
|
90
|
80
|
110
|
90
|
80
|
52
|
12
|
6.9
|
230
|
90
|
80
|
145
|
110
|
85
|
16
|
2
|
4-18
|
10.84
|
|
50
|
2
|
170
|
95
|
87
|
130
|
95
|
87
|
62
|
12
|
7.7
|
230
|
95
|
87
|
160
|
125
|
100
|
16
|
3
|
4-18
|
13.62
|
|
CS19H-40
CS49H-40
CS69H-40
|
15
|
1/2
|
75
|
61
|
41
|
175
|
61
|
41
|
23
|
9
|
1.23
|
150
|
61
|
41
|
95
|
65
|
45
|
16
|
2
|
4-14
|
3.13
|
|
20
|
3/4
|
85
|
64
|
45
|
85
|
64
|
45
|
28
|
12
|
1.32
|
150
|
64
|
45
|
105
|
75
|
55
|
16
|
2
|
4-14
|
3.70
|
|
25
|
1
|
95
|
68
|
45
|
95
|
68
|
45
|
33
|
15
|
1.67
|
160
|
68
|
45
|
115
|
85
|
65
|
16
|
2
|
4-14
|
4.78
|
|
32
|
11/4
|
105
|
81
|
56
|
105
|
81
|
56
|
40
|
15
|
6.7
|
200
|
81
|
56
|
135
|
100
|
78
|
18
|
2
|
4-18
|
11.7
|
|
40
|
11/2
|
110
|
81
|
56
|
110
|
81
|
56
|
50
|
15
|
6.82
|
230
|
81
|
56
|
145
|
110
|
85
|
18
|
3
|
4-18
|
11.82
|
|
50
|
2
|
120
|
89
|
64
|
120
|
89
|
64
|
60
|
20
|
7.62
|
230
|
89
|
64
|
160
|
125
|
100
|
20
|
3
|
4-18
|
14.14
|
